Schatting van het staalverbruik voor het Peruaanse magazijn met trapeziumvormige staalconstructies

Schatting van het staalverbruik voor het Peruaanse magazijn met trapeziumvormige staalconstructies



Planvorm:Trapezium

Lengte: 190m

Breedte: 80 m (smal uiteinde) / 116 m (breed uiteinde)

Gebouwoppervlakte: 18.620㎡

Hoogte dakrand: 17,4 m (hoge werkplaats)

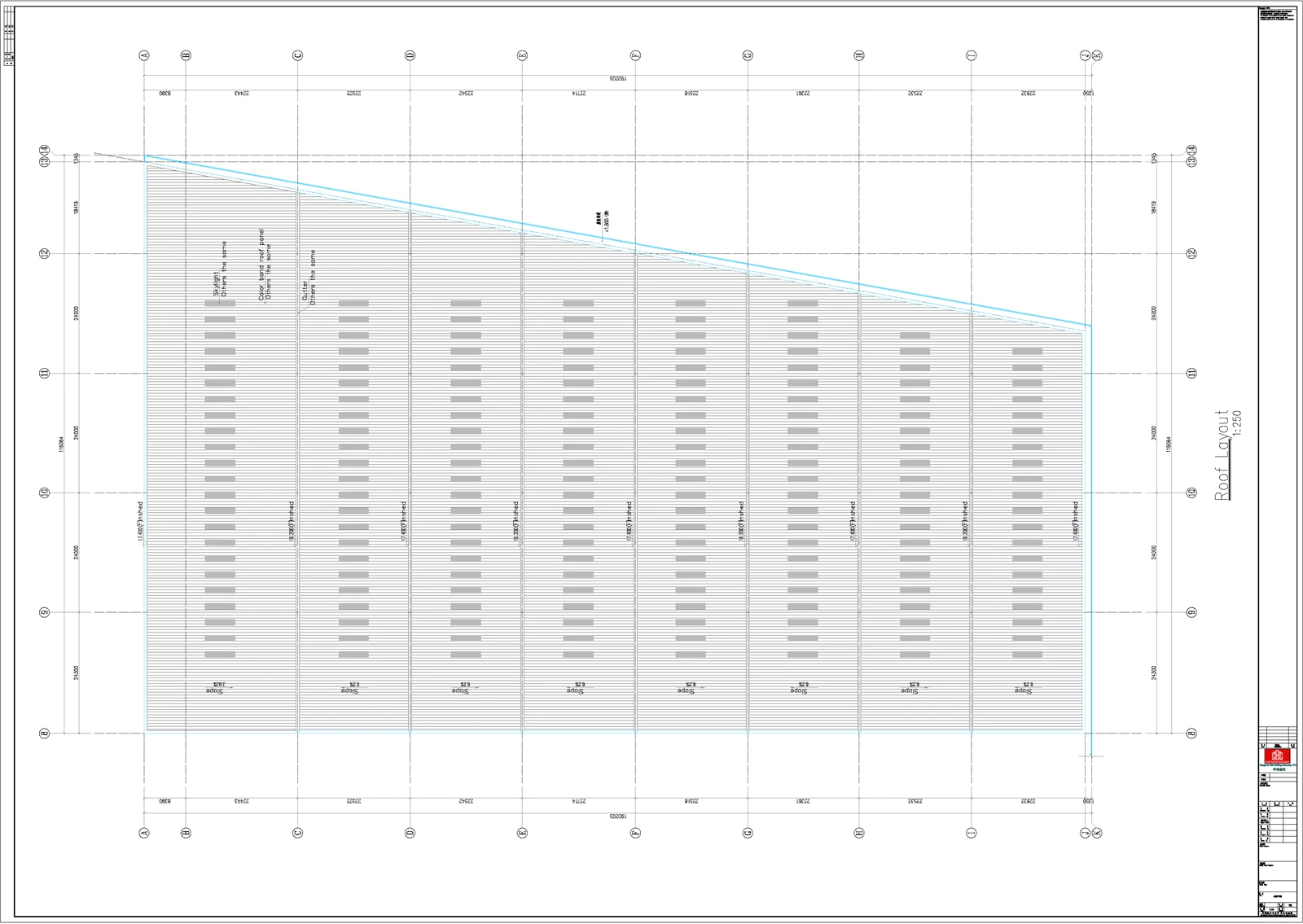

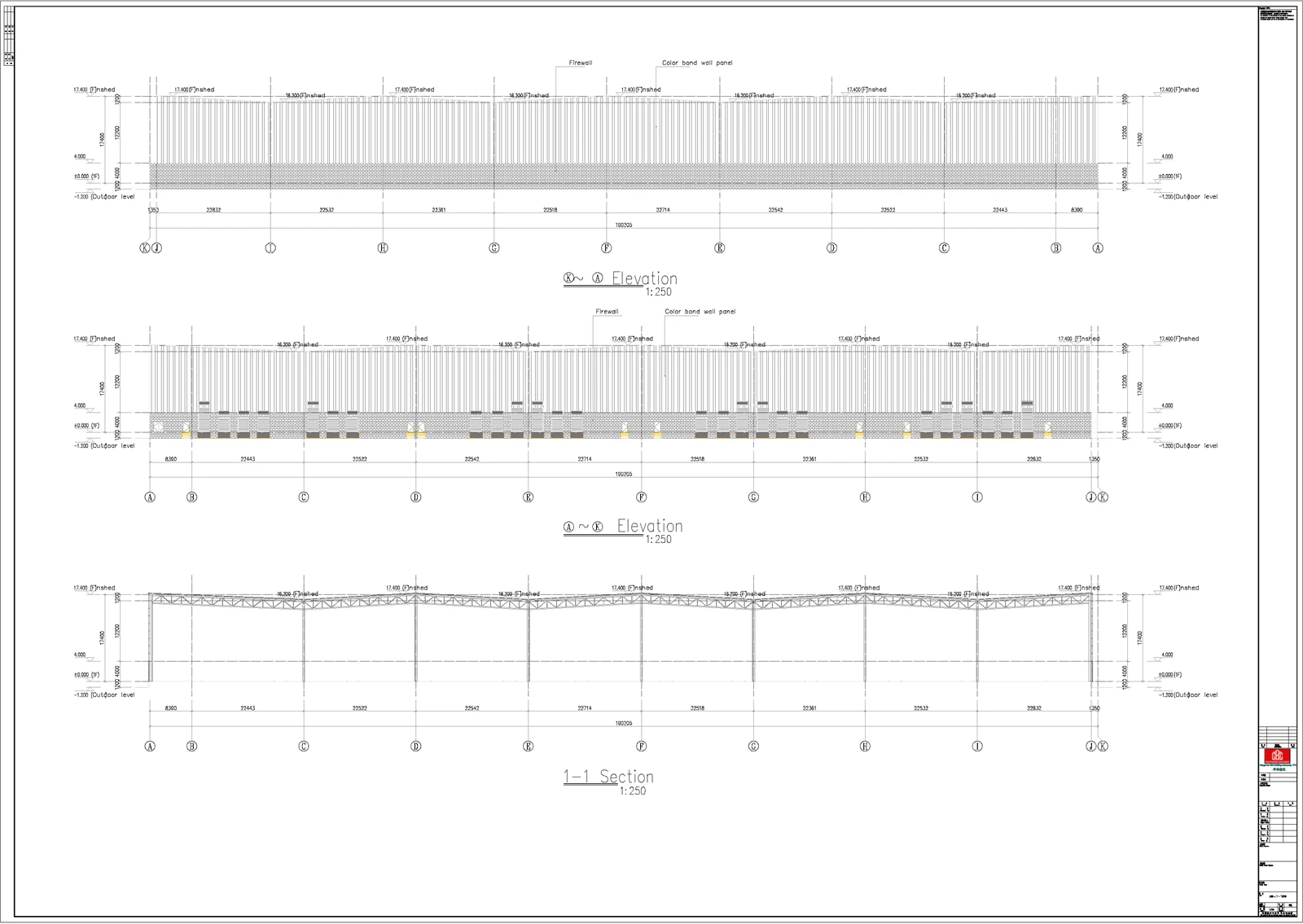

Structuurtype:Truss-structuur, doorlopende overspanning ongeveer 22 meter per overspanning, vakafstand ongeveer 24 meter

Implementatiestandaard:Peruaanse lokale bouwvoorschriften + lokale windbelasting, sneeuwbelasting



Gebaseerd op de Peruaanse lokale bouwvoorschriften, projectbelastingsvereisten en structurele kenmerken (grote overspanning, hoge dakrand), zijn de aanbevolen structurele sectiegroottes als volgt, waarbij voor alle componenten de Peruaanse standaard staalkwaliteit Gr.50 (equivalent aan ASTM A36) wordt gebruikt, die een goede sterkte en ductiliteit heeft en geschikt is voor industriële bouwprojecten in Peru.



Bovenste akkoord en onderste akkoord van truss: staal met H--sectie, aangepast aan de overspanning van 22 meter en een tussenruimte van 24 meter.

Sectiegrootte: H400×200×8×10 ~ H450×200×10×12

Opmerkingen: De sectiegrootte is op passende wijze vergroot zodat de spanten aan het brede uiteinde (116 m zijde) de grotere horizontale en verticale belastingen kunnen dragen.

Truss-webleden: hoekstaal en I-profielstaal, gebruikt om de bovenste en onderste koorden met elkaar te verbinden en belastingen over te brengen.

Hoekstaal: L100×8 ~ L125×10 (voor algemene webleden)

I-sectie Staal: I140×80×5×7 ~ I160×88×6×9 (voor sleutelkracht-dragende webelementen)



Sectietype: H-staalprofiel, passend bij de spantbelasting en de dakrandhoogte van 17,4 m.

Sectiegrootte: H450×250×10×12 ~ H500×250×12×14

Opmerkingen: Het kolomgedeelte aan het brede uiteinde is iets groter om structurele stabiliteit te garanderen bij ongelijkmatige belastingverdeling.

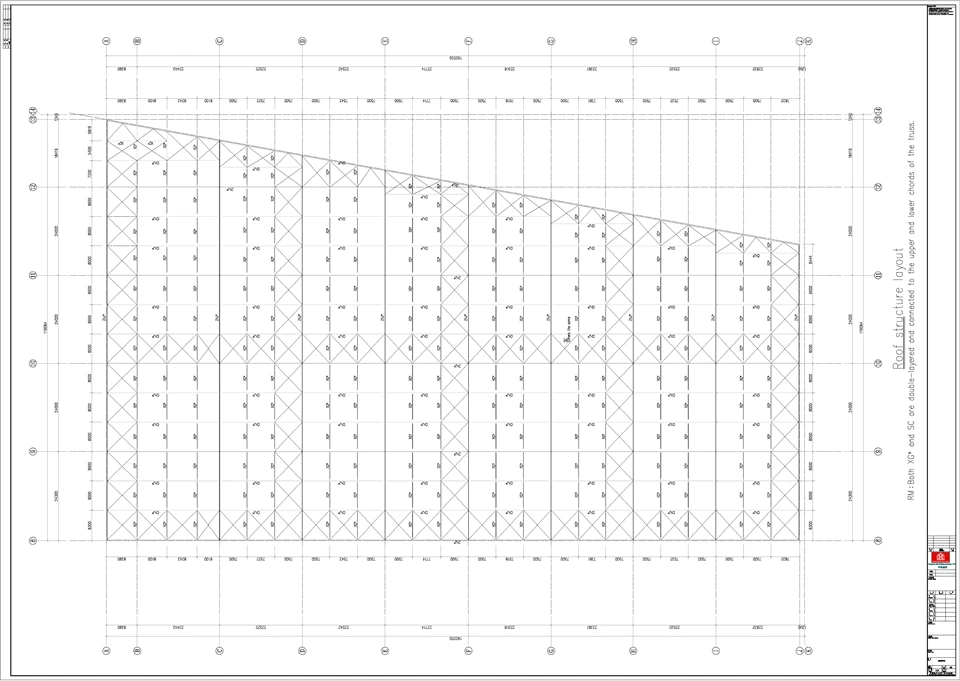

Versteviging (Top Chord & Bottom Chord): Rond staal of hoekstaal, gebruikt om horizontale krachten (wind, aardbeving) te weerstaan ​​en de stabiliteit van de spant te behouden.

Rond staal: φ20 ~ φ25

Hoekstaal: L80×6 ~ L100×8

Trekstangen: Stalen buis of rond staal, gebruikt om horizontale spanning tussen spanten over te brengen.

Stalen buis: φ114×4 ~ φ140×5

Rond staal: φ22 ~ φ28

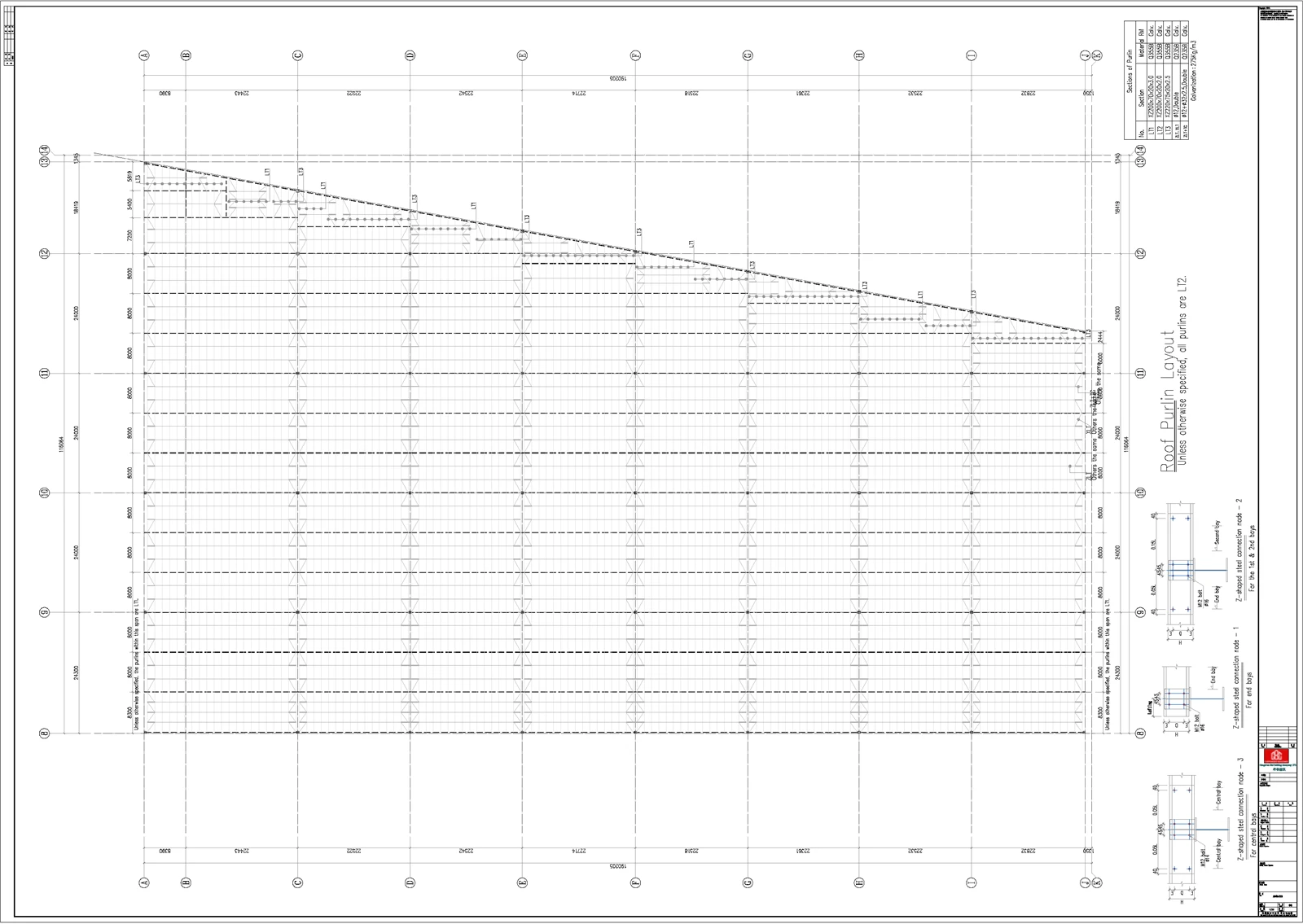

Gordingen (dak): staal met C-profiel of staal met Z-profiel, aangepast aan de dakbelasting en overspanning.

Sectiegrootte: C200×70×20×3.0 ~ C250×75×20×3.5

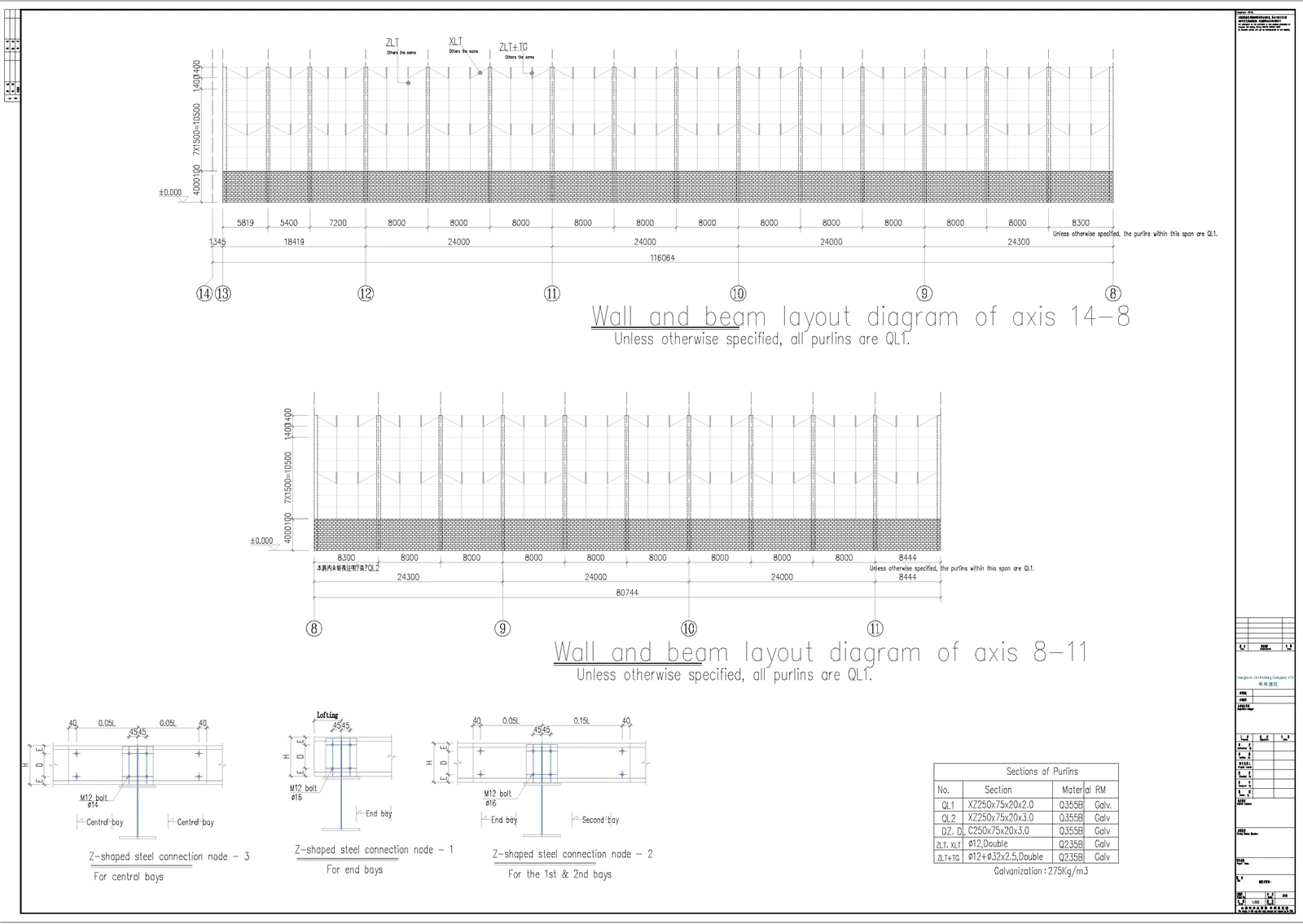

Wandbalken: C-staal, passend bij de muurbelasting en hoogte.

Sectiegrootte: C180×70×20×2,5 ~ C220×70×20×3,0



Bouten met hoge-sterkte: klasse 10.9, passend bij de sectiegrootte van spanten, kolommen en schoren, met thermisch-verzinkende- corrosiewerende behandeling.

Zelf-tappende schroeven en klinknagels: roestvrij staal 304, gebruikt voor het verbinden van gordingen, muurbalken en dak-/wandpanelen.



De gedetailleerde materiaalstatistieken zijn gebaseerd op de totale bouwoppervlakte van 18.620 ㎡, de aanbevolen sectiegroottes en de ervaringswaarde van 38 kg/㎡. De specifieke uitsplitsing van elk onderdeel is als volgt (voor offerte- en materiaalvoorbereidingsreferentie):

Componenttype	Staalverbruiksindex (kg/㎡)	Totaal staalverbruik (ton)	Aandeel	Opmerkingen
Hoofdbundels (bovenakkoord, onderakkoord, webleden)	18 ~ 22	372.4	52.6%	Gebaseerd op de gemiddelde index van 20 kg/㎡, de belangrijkste kracht-dragende componenten
Stalen kolommen	8 ~ 10	167.6	23.7%	Gebaseerd op de gemiddelde index van 9 kg/㎡, overeenkomend met een dakrandhoogte van 17,4 m
Verstevigingen en trekstangen	3 ~ 4	65.2	9.2%	Gebaseerd op de gemiddelde index van 3,5 kg/㎡, waardoor structurele stabiliteit wordt gegarandeerd
Gordingen en muurbalken	5 ~ 6	102.4	14.5%	Gebaseerd op de gemiddelde index van 5,5 kg/㎡, inclusief dak- en muurskelet
Bevestigingsmiddelen en accessoires	0.5 ~ 1	9.3	1.3%	Inclusief bouten met hoge-sterkte, zelf-tappende schroeven, enz.
Totaal	38	716.9	100%	Kleine afwijking van de totale schatting (±1,3%) als gevolg van afrondingen





Structuurtype:Portaalframe/truss-werkplaatsmet grote overspanningen en hoge dakranden, waardoor een hoger staalverbruik nodig is dan bij gewone werkplaatsen.

Regionale omstandigheden: De wind- en sneeuwbelasting in de kust- en plateaugebieden van Peru zijn over het algemeen niet groot en er is geen extreme kou, dus er is geen extra staalverbruik nodig voor koudebestendigheid.

Ervaringswaarde (spanten + stalen kolommen + schoren + gordingen + dak- en muurskelet):

Gewone lage werkplaats: 25 ~ 30 kg/㎡

Grote-spant met dakrandhoogte boven 15 m:35 ~ 45 kg/㎡

Dit project neemt demiddelste-bovenwaarde van 38 kg/㎡voor schatting, rekening houdend met de trapeziumvormige indeling en de ongelijkmatige verdeling van de belasting.





Totaal staalverbruik=Gebouwoppervlak × Staalverbruikindex ÷ 1000

18620 ㎡ × 38 kg/㎡ ÷ 1000 ≈707,6 ton

Aanbevolen bereik voor offerte/materiaalvoorbereiding: 650 ~ 840 ton

Economisch ontwerp: ongeveer650 ton(geoptimaliseerde sectiegrootte, geschikt voor algemene belastingsomstandigheden)

Veilig/zware belasting/hoge standaardontwerp: ongeveer840 ton(conservatief ontwerp, geschikt voor hoge belasting of strenge code-eisen)





Lokale windbelasting, sneeuwbelasting en seismische coëfficiënt: Verschillende regio's in Peru (kust versus plateau) hebben verschillende belastingsparameters, die rechtstreeks van invloed zijn op de sectiegrootte van componenten.

Of die er zijnkranen, hangende lasten en lasten op daken: De toevoeging van kranen of andere zware lasten zal het staalverbruik aanzienlijk verhogen.

Of het dak/de muur het aanneemtzware-panelen en de dikte van thermisch isolerend katoen: Zware- panelen zullen de dakbelasting verhogen, en dikker thermisch isolatiekatoen zal de algehele belastingsverdeling beïnvloeden.

Bundeltype:Buistruss / Stalen truss met H--sectie / Stalen truss met hoek: Verschillende typen spanten hebben een verschillend staalverbruik, en buisspanten hebben over het algemeen een hoger staalverbruik dan stalen hoekspanten.

Brand- en corrosieweerstandsniveaus en Peruaanse lokale staalsoorten (zoals Gr.50): Hogere brand- en corrosieweerstandsniveaus zullen de kosten en het staalverbruik verhogen, en verschillende staalsoorten zullen de selectie van de sectiegrootte beïnvloeden.

Als u de volgende informatie kunt verstrekken:

Specifieke locatie (welke stad in Peru/kust of plateau)

Of het nu gaat om kranen en daklasten

Ik kan een nauwkeuriger bereik en uitsplitsing (hoofdstructuur/gordingen/versteviging) geven in overeenstemming metPeruaanse codes.
