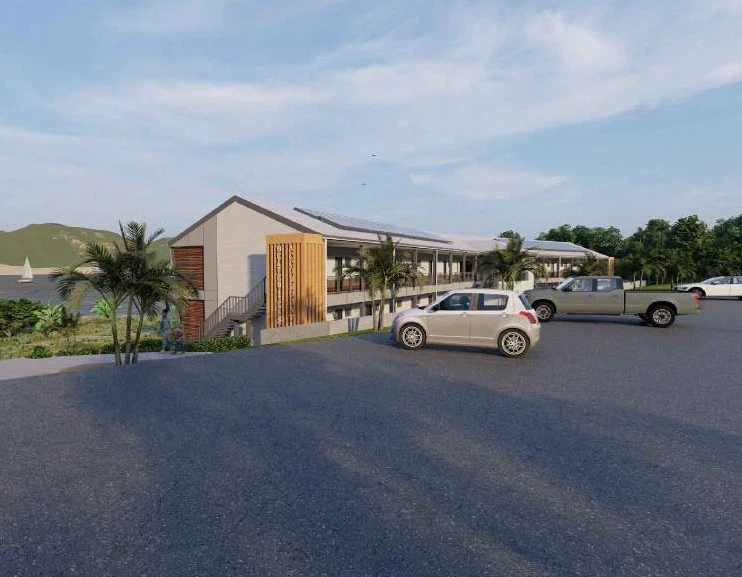

Twee- prefab hotelstructureel ontwerp en materiaallijst voor klant in Brazilië
Kernafmeting: gebouwbreedte=15m (6 m kamerdiepte x 2 + 3 m centrale gang), totaal 80 kamers (40/verdieping, 20/zijkant), 3 stalen trappen (twee uiteinden + midden)
Berekening van het gewicht van de CBC-staalconstructie (Q355/235B, aangepast H-profiel/thermisch verzinkt) en de volledige materiaallijst vindt u hieronder, waarbij al het staalgewicht en het totale verbruik duidelijk zijn aangegeven.
product Introductie
Twee-structurele ontwerp- en materiaallijst voor hotel voor klant in Brazilië
Kerndimensie:Gebouwbreedte=15m(6 m kamerdiepte × 2 + 3 m centrale gang), totaal 80 kamers (40/verdieping, 20/zijkant), 3 stalen trappen (twee uiteinden + midden), alle andere ruimtelijke/materiaalspecificaties blijven ongewijzigd.
CBC-staalconstructiegewichtsberekening (Q355/235B, aangepast H-profiel van CBC-bedrijf/thermisch verzinkt) en de volledige materiaallijst vindt u hieronder, metalle staalgewicht en totaal verbruikduidelijk gemarkeerd.
1. Basisafmetingen van het gebouw
Totaal aantal verdiepingen: 2 (GF + 1F)
Lengte gebouw: 83 m (20 kamers × 4 m/kamer, geen overstek voor structurele berekening)
Gebouwbreedte: 15 m (6 m kamer D × 2 + 3 m gang W)
Vloerhoogte: 3m/vloer;
Totale hoogte (excl. dak): 6m
Kamer: 4m(B)×6m(D)×3m(H)×80 eenheden;
Gang: 3m(B)×83m(L)×3m(H)×2 verdiepingen
Trap: 3 sets, elk 1,2 m(B)×3m(H), staalconstructie (18 treden/set)
2. CBC-staalconstructie - Volledige specificaties, hoeveelheids- en gewichtsberekening
Alle stalen componenten zijnCBC aangepast op basis van gedetailleerde projectvereisten, thermisch verzinkt anti{0}}corrosie (voldoet aan de Braziliaanse NBR-norm), gewicht berekend op basis van feitelijk theoretisch volume en staaldichtheid (7850 kg/m³).
2.1 Kernstaalconstructie (gemarkeerd met gewicht)
|
Materiaalbeschrijving |
Specificatie |
Hoeveelheid |
Eenheid |
Enkel gewicht |
Totaal gewicht |
Totaal verbruik (kg) |
|
Kolom (aangepaste CBC-H-ligger) |
H300×250×9×14, 6m H |
576 |
m |
76,15 kg/m |
456,9 kg/st |
43862 |
|
Vloerbalk (door CBC vervaardigde H-balk) |
H300×200×8×12/H250×150×7×9 |
662+332 |
m |
56,52/34,93 kg/m |
|
49013 |
|
Dakbalk (door CBC vervaardigde H-balk) |
H200×100×5.5×8,15m W |
42 |
Stukken |
17,23 kg/m |
258,45 kg/st |
10854.9 |
|
Gangrandkanaal |
C120×50×5.5, 83m L |
4 |
Stukken |
10,2 kg/m |
846,6 kg/st |
3386.4 |
|
Horizontale versteviging (hoek) |
L50×5, op maat gesneden |
2800 |
Meters |
3,77 kg/m² |
- |
10556 |
|
Verticale versteviging (hoek) |
L50×5, op maat gesneden |
960 |
Meters |
3,77 kg/m² |
- |
3619.2 |
|
Stalen trapconstructie |
CBC-staal op maat |
3 |
Stelt in |
- |
850kg/set |
2550 |
|
Gegalvaniseerde stalen terrasplanken |
1 mm, trapeziumvormig |
1245 |
m² |
11,2 kg/m² |
- |
13944 |
|
Verbindingsplaat |
16 mm dik, Q235B |
1200 |
Stukken |
1,8 kg/st |
- |
2160 |
|
Hoge-sterkte bout M20×80 |
Koolstofstaal, gegalvaniseerd |
4800 |
Stukken |
0,22 kg/st |
- |
1056 |
|
Ankerbout M24×300 |
Koolstofstaal, gegalvaniseerd |
384 |
Stukken |
0,85 kg/st |
- |
326.4 |
2.2 Samenvatting totaalgewicht staalconstructie
Totaal staalverbruik (merk CBC)=140270 kg ≈ 140,0 ton
(Inclusief alle balken/kolommen/verstevigingen/vlonderplanken/trappen/bevestigingsmiddelen)
3. Volledige gedetailleerde materiaallijst (herzien voor 15 m breedte, alle hoeveelheden)
3.1 Wand- en dakmaterialen
|
Materiaalbeschrijving |
Specificatie |
Hoeveelheid |
Eenheid |
|
AAC-paneel (buitenmuur) |
100 mm, 600 × 2400 mm, vuurvast |
2184 |
m² |
|
AAC-paneel (binnenmuur) |
100 mm, 600 × 2400 mm, geluiddicht |
3264 |
m² |
|
AAC-mortel (installatie) |
Cementmortel M5 |
75 |
m³ |
|
Kleur stalen tegel (dak) |
0,5 mm PVDF-coating |
1360 |
m² |
|
Glaswolisolatie (dak) |
100 mm, 48 kg/m³, brandveilig |
1360 |
m² |
|
Dak waterdichte onderlaag |
0,4 mm polyethyleenfilm |
1360 |
m² |
|
Gipsplaat (plafond) |
12,5 mm, brand-bestendig |
2656 |
m² |
|
Gegalvaniseerde plafondkiel |
U50×19×0.5 |
5312 |
Meters |
|
Plafondverbindingsstukken |
Gegalvaniseerd staal |
8000 |
Stukken |
3.2 Kamer- en badkamerinrichting (80 kamers, volledige set)
|
Materiaalbeschrijving |
Specificatie |
Hoeveelheid |
Eenheid |
|
Keramische badkamerijdelheid |
Wastafel + PVC-kast |
80 |
Stelt in |
|
Op de vloer-gemonteerd dubbel-spoeltoilet |
Keramisch, water-besparend |
80 |
Stukken |
|
Geïntegreerde doucheruimte |
2m×2m, gehard glas+aluminium |
80 |
Stelt in |
|
Badkamer raam |
Aluminium frame, 60×40cm, gehard glas |
80 |
Stukken |
|
Kamer raam |
Aluminium frame, 2×1,6 m, dubbel-glas |
80 |
Stukken |
|
Kamer massief houten deur |
90×210cm, stalen frame |
80 |
Stukken |
|
Glazen badkamerdeur |
80×210cm, matglas |
80 |
Stukken |
|
Roestvrij stalen deurbeslag |
Handgreep + slot + scharnier |
320 |
Stelt in |
|
Vinylvloeren in de kamer |
2 mm, slijtvast-bestendig |
1536 |
m² |
|
Badkamer anti{0}}sliptegel |
600×600mm, keramiek |
320 |
m² |
|
Badkamer wandtegel |
300×600mm, keramiek (volledige hoogte) |
1024 |
m² |
|
Tegellijm en voegmiddel |
Keramische tegels speciaal |
45 |
m³ |
3.3 Loodgietersysteem (volledig hydraulisch, warm/koud water + afvoer)
|
Materiaalbeschrijving |
Specificatie |
Hoeveelheid |
Eenheid |
|
PVC koudwaterleiding |
DN20, voedsel-kwaliteit |
4800 |
Meters |
|
PVC-warmwaterleiding |
DN20, hitte-bestendig |
2400 |
Meters |
|
PVC toiletafvoerpijp |
DN110, hoge-sterkte |
1200 |
Meters |
|
PVC wastafel/douche afvoerpijp |
DN50, hoge-sterkte |
1800 |
Meters |
|
Pijpfittingen (DN20/50/110) |
Elleboog/T-stuk/koppeling/dop |
3600 |
Stukken |
|
Digitale watermeter |
DN20, Braziliaanse standaard |
80 |
Stukken |
|
Warmwatercirculatiepomp |
1,5 kW, 3 m³/u |
4 |
Stelt in |
|
Elektrische boiler |
50 liter, energiebesparing- |
80 |
Stukken |
|
Badkamer waterdicht membraan |
1,5 mm polyurethaan |
384 |
m² |
|
Riolering mangat |
Beton, DN300 |
6 |
Stukken |
|
Waterstopstrip |
Rubber, voor badkamerranden |
1280 |
Meters |
|
Hoekkraan/douchemengkraan |
Roestvrij staal |
320 |
Stukken |
|
Wastafel kraan |
Roestvrij staal, koud/warm |
80 |
Stukken |
3.4 Elektrisch systeem (compatibel met de Braziliaanse NBR 5410)
|
Materiaalbeschrijving |
Specificatie |
Hoeveelheid |
Eenheid |
|
Koperkabel (verlichting) |
BV2,5mm², PVC geïsoleerd |
19200 |
Meters |
|
Koperen kabel (stroom) |
BV4mm², PVC geïsoleerd |
12000 |
Meters |
|
Koperen kabel (AC) |
BV6mm², PVC geïsoleerd |
7200 |
Meters |
|
Gegalvaniseerde PVC-kabelgoot |
100×50mm |
480 |
Meters |
|
Hoofdverdeelkast |
120A, aardlekbeveiliging |
1 |
Deel |
|
Filiaalverdeelkast |
80A, per kamer |
80 |
Stukken |
|
Enkel-polige lichtschakelaar |
16A, kunststof |
240 |
Stukken |
|
Stopcontact met 5 gaten |
10A, waterdicht (badkamer) |
640 |
Stukken |
|
12W LED-downlight |
Warm wit, inbouw |
320 |
Stukken |
|
8-inch badkamerafzuigventilator |
30W, stil |
80 |
Stukken |
|
1,5 pk gesplitst-type AC |
Omvormer, energie-besparend |
80 |
Stelt in |
|
Rookmelder (brandalarm) |
Foto-elektrisch |
160 |
Stukken |
|
Noodverlichting |
3 W, batterij-met ondersteuning |
40 |
Stukken |
|
Hoofdstroomonderbreker |
100A, aardlekbeveiliging |
1 |
Deel |
|
Kabelclips/riemen |
Nylon/staal |
10000 |
Stukken |
3.5 Beton en wapening (vloerplaat gegoten-op-plaats)
|
Materiaalbeschrijving |
Specificatie |
Hoeveelheid |
Eenheid |
|
C30 Klaar-mixbeton |
Voor 2e vloerplaat (120 mm) |
149.04 |
m³ |
|
HRB400 Versterkingsstaal |
Φ12@200, voor plaatgaas |
5760 |
kg |
|
Stalen verbindingsdraad |
22# gegalvaniseerd |
120 |
kg |
|
Betonlosmiddel |
Op water-basis |
20 |
Liter |
3.6 Diverse en afwerkingsmaterialen
|
Materiaalbeschrijving |
Specificatie |
Hoeveelheid |
Eenheid |
|
Staalconstructie Thermisch verzinken |
Hete duik |
300 |
Liter |
|
AAC muurverf voor binnen |
Matte latexverf |
900 |
Liter |
|
AAC Muurbuitenverf |
Weer-bestendig acryl |
600 |
Liter |
|
Siliconenkit |
Weer-bestendig (raam/deur) |
600 |
Buizen |
|
Uitzettingsvoegvuller |
Polyurethaan |
200 |
Liter |
|
Constructie lijm |
Voor gipsplaat/kiel |
150 |
Liter |
4. Belangrijke constructienotities (Aanpassing Santos, Brazilië)
Stalen structuur: Alle CBC-stalen componenten worden in de fabriek geprefabriceerd en gegalvaniseerd voor weerstand tegen kustcorrosie (Maritiem klimaat van Santos); installatie op-site met bouten met hoge-sterkte (geen laswerk voor hoofdframe).
Stalen terrasplanken en beton: gegalvaniseerde terrasplanken van 1 mm, bevestigd met zelf-schroeven (tussenruimte kleiner dan of gelijk aan 300 mm); C30 betonuitharding Groter dan of gelijk aan 7 dagen, druksterkte Groter dan of gelijk aan 20 MPa vóór belasting.
Installatie van AAC-paneel: Gebruik speciale stalen CBC-connectoren; verticale tolerantie kleiner dan of gelijk aan 3 mm/m, horizontale tolerantie kleiner dan of gelijk aan 2 mm/m; Dicht alle verbindingen af met siliconenkit voor geluids- en waterdichtheid.
Naleving door het EP: Loodgietersdruktest (0,6 MPa, 30 minuten geen lekkage); elektrische bedrading volledig in overeenstemming metBraziliaanse NBR 5410; alle elektrische armaturen met INMETRO-certificering.
Dak & Waterdichting: 100 mm glaswol voor thermische isolatie (Santos hoge temperatuur/vochtigheid); dak waterdichte onderlaag gelapt Groter dan of gelijk aan 150 mm; Waterdichting van de badkamer getest met 24 uur onderdompeling in water.
